led模组透镜固定的方法

　　LED灯具，具有节能环保、高光效、长寿命和宽色温的优点，因而在照明行业广泛使用。

　　单颗灯透镜要安装在长条模组上，要保证LED灯具普遍采用单颗灯珠组成阵列发光，为了保证发光角度，通常采用单颗灯珠表面对应增加单颗透镜的方式，组装时用胶水固定透镜或者用密封圈套着透镜，再利用密封圈的弹性变形顶靠在灯罩内;当灯珠数量较多时，透镜数量随之增加，组装过程麻烦，导致组装难度增加，组装成本上升，并且胶水的品质和滴胶的工艺都会对成品的可靠性造成极大的影响，因而可能会导致可靠性下降。特别是针对现有的增强混色效果的透镜，往往在单个灯珠与传统扁平透镜之间加设一导光柱，由于灯珠与透镜之间要避让出导光柱的空间，所以对于透镜的安装稳定更高要求。



　　永福兴公司提供一种新型的透镜安装方法，能稳定透镜的安装。PCB电路板、透镜、以及面板，还包括中空的透镜座，所述透镜座下端面与PCB电路板抵接，所述面板的下端面与透镜座的上端面抵接;所述透镜座的中心位置对应PCB电路板的发光元件，所述透镜包括上部

　　与下部，透镜的下部与PCB电路板靠近;所述透镜的上部的下端面设有向下延伸的弹性卡边，所述透镜座内表面设有供弹性卡边扣紧的凹槽;面板设有供透镜的上部凸出的通孔。通过将透镜嵌入到透镜座内，再将透镜座固定安装在PCB电路板与面板之间，不仅安装方便，而且安装牢靠。

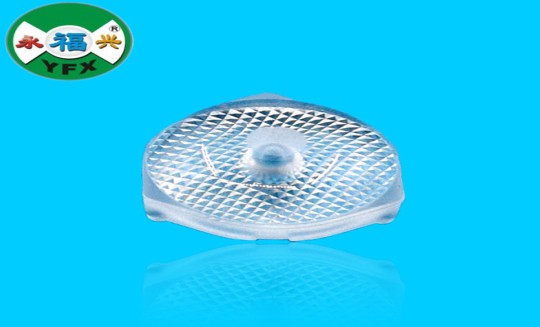

　　本产品通过高精度非球面光学设计，选用原装进口光学级PC原料生产，耐温范围-38+110度,严格的生产流程及品质管控，产品符合ROHS环保要求。

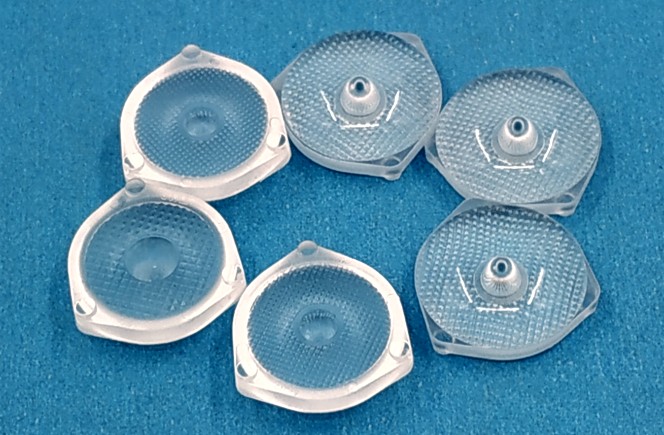

　　1.连体透镜.专业非球面镜面抛光，光斑均匀,透光率高达90%.是较常用到的透镜款式.

　　2.可以匹配:3014/3020/3528/5050/5152/5630
小功率LED，光斑均匀，无散光，无黑点，无阴影，透镜光线利用率最大化。

　　深圳市永福兴科技有限公司是led注塑透镜模组光学透镜定制厂家，欢迎来图定制
